JAK GEOTUBE® FUNGUJE?

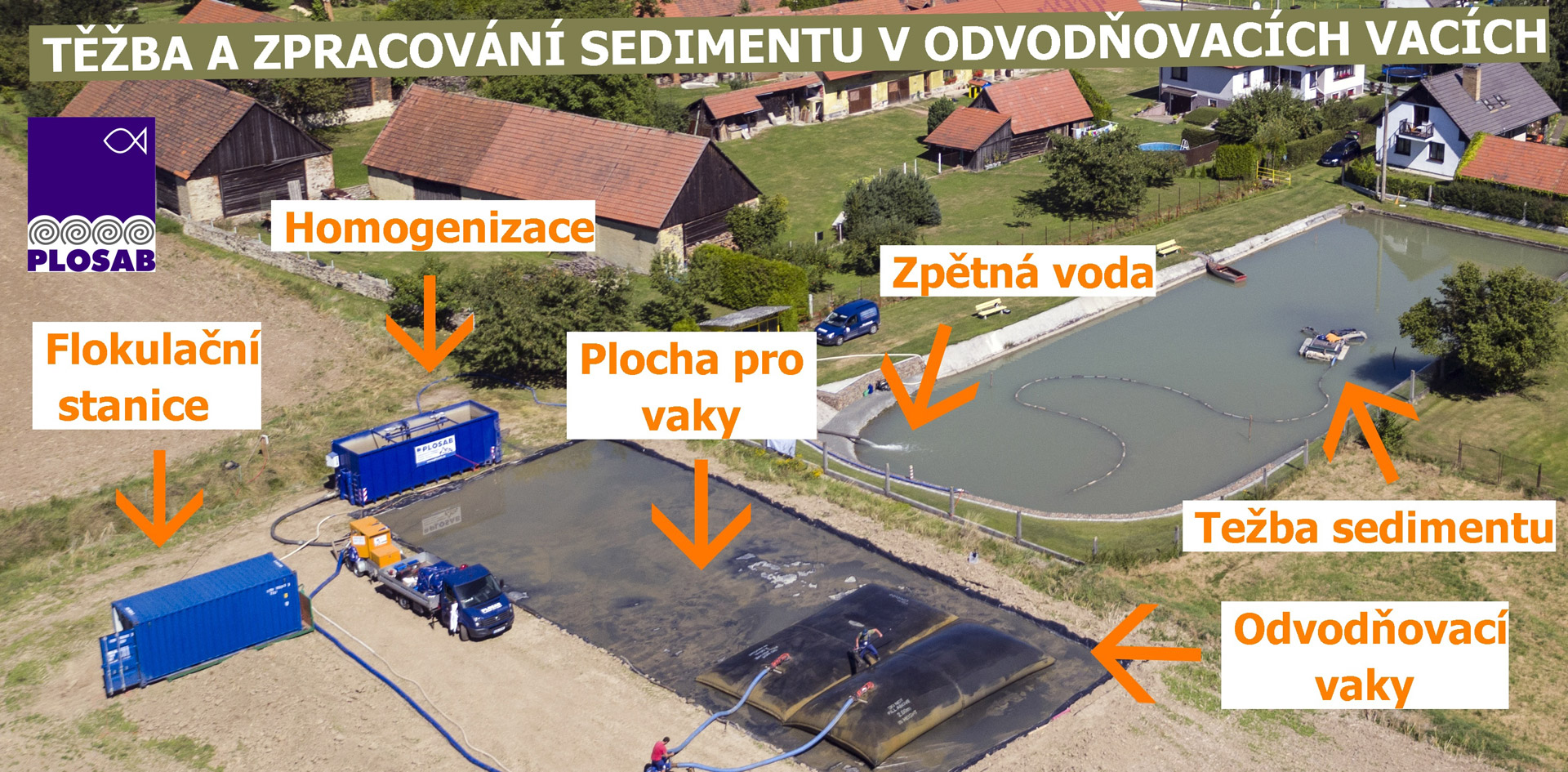

PRINCIP ODVODŇOVÁNÍ MATERIÁLU



  1. Těžba sedimentu

    Kal je obojživelným strojem odsáván ze dna nádrže a pomocí tlakové hadice je čerpán dál.

  2. Homogenizace sedimentu

  3. Flokulační stanice

    Přečtěte si více o flokulačních stanicích

  4. Plocha pro vaky

    Podívejte se, jak správně připravit plochu pro odvodňovací vaky

  5. Odvodňovací vaky

  6. Zpětná voda

    Voda odtékající z vaků může být dále využívána.

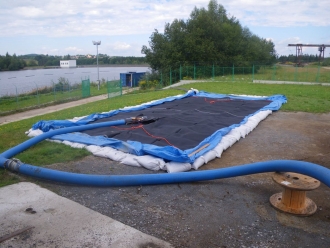

Plnění vaku

Kal (nebo jiný zvodněný materiál) je načerpán do odvodňovacího vaku.

Do čerpaného kalu je za účelem zlepšení efektivity odvodnění a zajištění čistoty oddělené vody přidáván přesně dávkovaný flokulant.

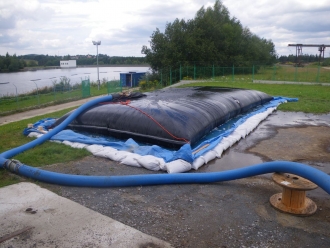

Odvodnění materiálu

Voda odtéká přes stěny vaku, který je ušit ze speciálně navržené a vyrobené textilie. Ve vaku zůstává zachyceno až 99 % všech pevných látek ze zvodněného materiálu.

Po odvodnění kalu sníží vak svůj objem, tudíž do vaku lze dočerpat další kal a tím maximálně využít jeho kapacitu.

Odtokovou vodu je možné zachytávat a dále využívat.

Následné využití

V odvodňovacím vaku zůstává jen odvodněný materiál. Objem odvodňovaných kalů může být snížen oproti původnímu stavu.

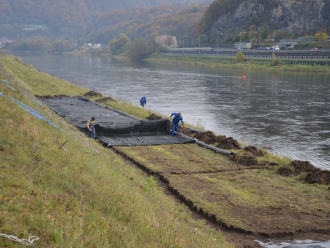

Po naplnění může být vak využit jako celistvý prvek např. při rekultivaci krajiny, vytváření zábran a podobně. Další možností je rozříznutí geotextilie a zpracování samotného odvodněného sedimentu způsobem, který odpovídá povaze původního materiálu (pro zavezení pozemku zeminou, uložení na skládku...)

Přečtěte si více o využití textilií GEOTUBE® v oblasti rekultivace krajiny a v oblasti odvodňování kalů.

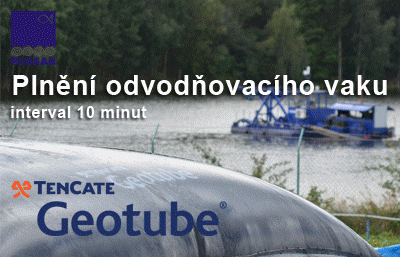

Ukázka plnění odvodňovacího vaku sedimentem

  • Plovoucí sací bagr čerpá kal ze dna řeky.
  • Kal je potrubím z bagru přiváděn přímo do odvodňovacího vaku.
  • Voda odtékající přes stěny vaku je zachytávána a odvedena zpět do říčního toku.
  • Materiál ve vaku postupně snižuje svůj objem a vytváří tak prostor pro dočerpání dalšího kalu.

Poznámka: snímky byly pořizovány v 10minutových intervalech

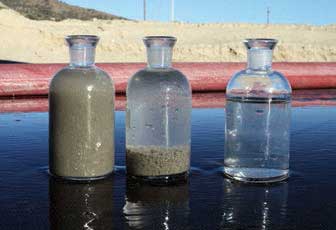

Proces vyvločkování zvodnělého materiálu

  • Vzorek vlevo obsahuje materiál, který byl čerpán a je bez přidaného flokulantu.
  • Po přidání a zamíchání flokulantu dojde k vyvločkování pevného materiálu a k oddělení vody (prostřední vzorek).
  • V pravém vzorku je voda, která je z odvodňovacího vaku vylučována, pevný materiál ve vaku zůstává.

PRACOVNÍ POSTUP PŘI INSTALACI ODVODŇOVACÍCH VAKŮ

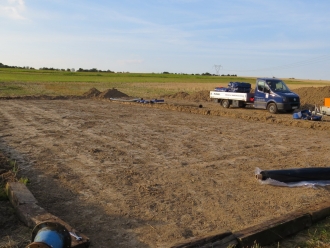

Příprava plochy pro odvodňovací vaky

Vaky umisťujeme vždy na rovnou plochu, kde sklon svahu nepřesahuje 0,5 %. Tuto plochu je nejprve nutné vyčistit od ostrých předmětů, které by mohly způsobit poškození nebo protrhnutí vaku.

V mnoha projektech již není třeba jiných úprav plochy a lze přistoupit přímo k manipulaci s vaky. Příkladem může být odvodňování kalů a sedimentu při obnově řečišť, kde se voda z vaků okamžitě vrací přirozenou cestou zpět do krajiny.

Pokud to povaha projektu vyžaduje, například kvůli okolní zástavbě nebo kontaminované odtékající vodě, je nutné provést několik dalších úprav:

  • Kolem celého prostoru pro vak vybudujeme dostatečně vysokou bariéru.
  • Instalujeme nepropustnou vrstvu vyspádovanou tak, aby bylo možné zachytávat všechnu odtékající vodu.

U menších projektů jsou alternativou k pevně vybudované ploše pro odvodnění ocelové přepravní kontejnery. Výhodou odvodňovacích kontejnerů je možnost snadného přemístění v případě potřeby.





Manipulace s vaky

Vak rozvineme a pomocí manipulačních popruhů vyrovnáme do vymezeného prostoru.

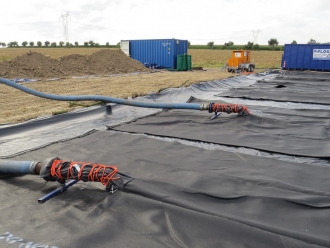

Vak připojíme k čerpacímu systému. Čerpání kalů do vaku může být kdykoli přerušeno a znovu obnoveno dle potřeby. Součástí čerpacího systému jsou spojky, tlakové hadice, ventil pro odběr vzorků odvodňovaného kalu a flokulační stanice.

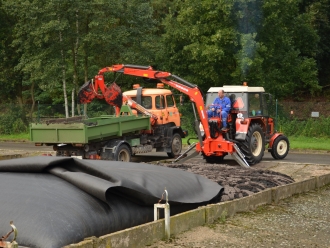

Po naplnění s vakem naložíme podle záměru projektu, tedy například jej rozřízneme, odvezeme odvodněný materiál a umístíme nový vak.
